波形钢腹板

一、产品优势

波形钢腹板组合结构桥梁是组合结构桥梁中最优秀的结构形式，采用波形钢腹板代替混凝土腹板后结构自重减少幅度较刚度减少更为明显，截面应力水平显著降低，并且随着跨径的增大这种效果逐渐突出，在设计规范化、可施工性、造价经济性、环保美观等方面具有很好的优势，主要体现在：

1、 箱梁自重减轻，取消腹板混凝土。

2、 提高预应力效率，预应力施加在顶底板上

3、 提高腹板抗剪能力，避免腹板开裂与跨中下挠病害

4、 施工方便快捷，缩短工期，利于保通

5、 抗震性能好，利于防灾减灾

6、 节能环保美观，钢材可回收利用，波折韵律，色彩鲜明

二、产品应用

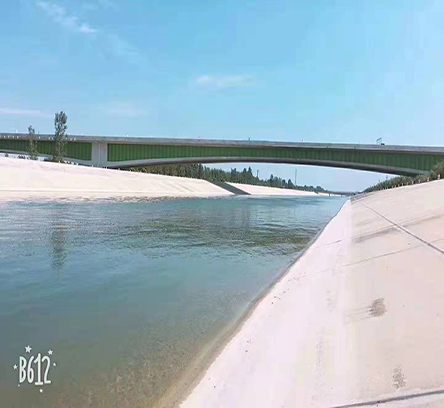

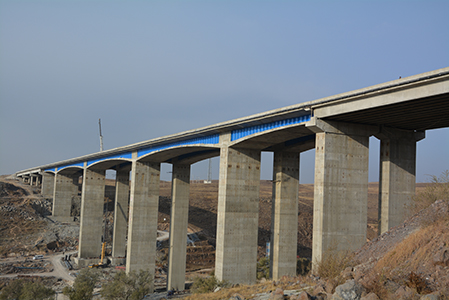

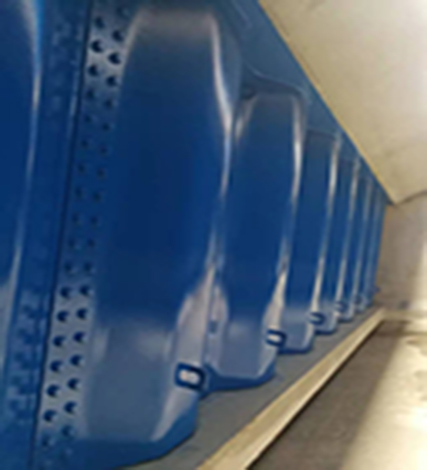

目前已建、在建和设计中的波形钢腹板总数已达200余座，范围遍及全国20多个省、直辖市，其中主跨跨径在100m以上的桥梁数量20多座。桥梁形式结构多样，例如简支梁桥（青海三道河桥）、连续梁桥（山东鄄城黄河公路大桥等）、连续刚构桥（四川叙古高速头道河大桥等）、斜拉桥（南昌朝阳大桥等）。箱梁横断面形式有单箱单室、单箱双室、单箱三室等。

波形钢腹板组合梁基于其结构受力特点和优秀的可施工性，钢结构环保可持续，其适用环境和跨径范围等均较广。针对不同的跨径，具有多种结构形式如下所示。

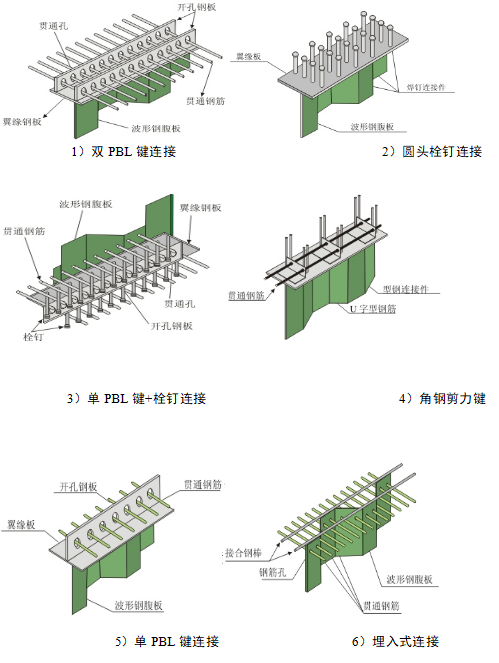

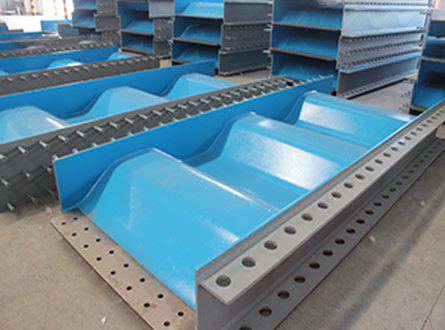

三、波形钢腹板上下连接件形式

四、波形钢腹板间连接件方式

1、螺栓连接

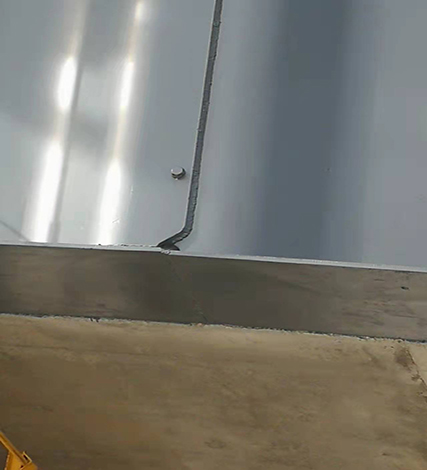

2、焊缝连接
